Destekli Çelik Çerçeve Sistemi: Yüksek Binalar Neden Sağlam Duruyor？

Modern arazi kaynaklarının kıtlığı ve nüfus artışından kaynaklanan baskılar nedeniyle dikey inşaat, çağdaş mimaride kaçınılmaz bir trend haline geldi. Modern gökdelenler gökyüzüne doğru yükseliyor ve yükseliyor. Troposferdeki kuvvetli rüzgar basıncına karşı onları nispeten stabil tutan ve depremlere güvenli bir şekilde dayanmalarını sağlayan şey nedir? Bu soruyu cevaplamak için çaprazlara daha yakından bakalımçelik çerçeve sistemi.

Geleneksel saf çerçeve yapıları esnek zemin düzenlerine ve yüksek alan kullanımına sahiptir. Ancak bina yüksekliği belirli bir sınırı aştığında, yeterli yanal yapısal rijitlik eksikliği ortaya çıkacaktır. Bu sorunu çözmek için iki temel çözüm vardır: kirişlerin ve kolonların kesitlerinin genişletilmesi veya destek sistemlerinin kurulması. İlki çelik tüketiminde keskin bir artışa yol açarken, ikincisi üstün maliyet etkinliğine sahip olacak. Bu nedenle çaprazlı çelik çerçeve sistemleri yüksek binalar için en uygun seçimdir.

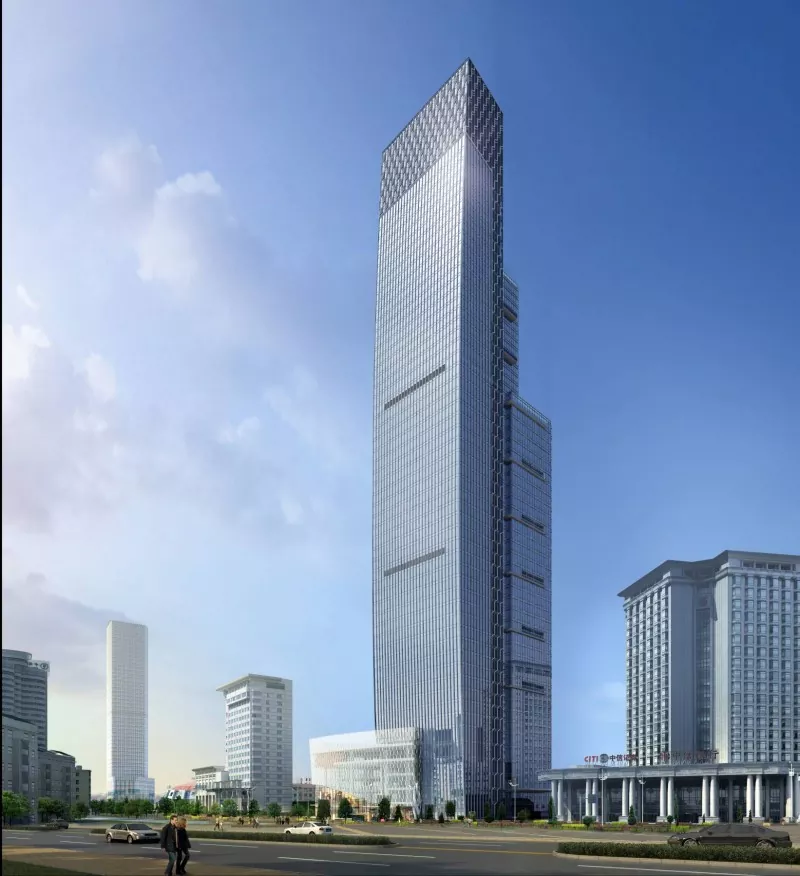

Çaprazlı çelik çerçeve sisteminin temel mantığı, işbirlikçi bir yük taşıma mekanizması oluşturmak için destek elemanlarının rasyonel düzenlemesinde yatmaktadır: çelik çerçeve dikey yükleri taşırken çaprazlar yatay kuvvetlere direnç gösterir. Xiamen'deki bir ofis binası, çelik çerçeve-eşmerkezli destek yapısal sistemini benimsiyor. Binanın tabanına, çelik yapıların süneklik avantajlarından tamamen yararlanan ve yapının sismik performansını büyük ölçüde artıran, yük taşıyan burkulması önlenmiş çaprazlar (BRB'ler) monte edilmiştir.

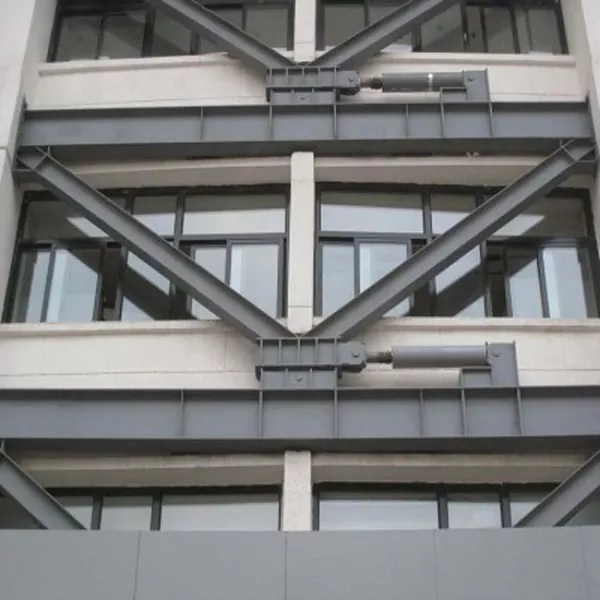

Üç temel ana akım destek türü vardırçelik çerçeve sistemleri. Eş Merkezli Çaprazlı Çerçeve (CBF), temel özelliği çapraz elemanların merkez eksenlerinin kiriş-kolon birleşim noktalarının merkezinde kesişmesi olan en klasik çapraz konfigürasyonudur. Yüksek sertliğe sahiptir ve yatay yer değiştirmeyi etkili bir şekilde kontrol edebilir. Dış Merkezli Çaprazlı Çerçevenin (EBF) CBF'den farkı, çaprazların yüksek rijitliği ile saf çerçevelerin süneklik özelliklerini birleştirmesine olanak tanıyan çapraz eksenlerinin ofsetinde yatmaktadır. Enerji tüketen çaprazlı çerçeveler, ideal bir yanal kuvvet dirençli sistem oluşturmak için enerji dağıtımı ve sönümleme cihazlarına dayanır.

Pratik mühendislikte Bükülmeyi Önleyen Çapraz (BRB), hakim çözümdür ve eşmerkezli çaprazlı çerçevelerin yükseltilmiş bir çeşididir. Geleneksel eşmerkezli çaprazların basma ve bükülme altında burkulma hatası sorununu ortadan kaldırır. Çekirdek çelik plaka, dış tutucu boru ve bağlanmamış dolgu malzemesinden oluşan BRB'ler, yük altında enerjiyi dağıtmak için bükülmeden esneyerek eşit çekme ve basınç taşıma kapasitesinin yanı sıra dolgun histeretik performans elde eder.

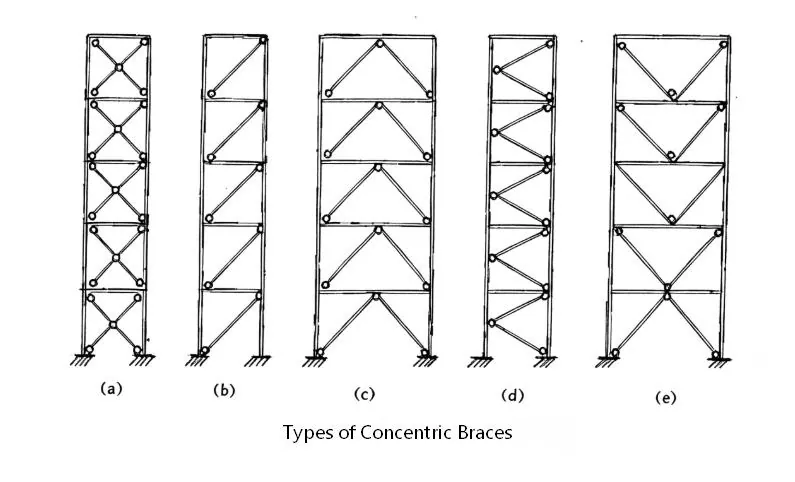

Ayrıca, CBF temel olarak Diyagonal Destek, Chevron Destek (Ters V-Destek), V-Destek, X-Destek (Çapraz Destek) ve K-Destek içerir. EBF öncelikle D tipi (geçit tipi), K tipi, V tipi ve Y tipi çaprazlardan oluşur.

Destekli özel formuçelik çerçeve sistemleriBinanın sismik gereksinimlerine ve yüksekliğine göre seçilecektir. Genel olarak konuşursak, geleneksel eşmerkezli çaprazlar düşük maliyet ve yüksek sağlamlığa sahiptir, eksantrik çaprazlar uygun süneklik ve güçlü enerji dağıtım kapasitesi sunar ve burkulması önlenmiş çaprazlar üstün sismik performans sunar. Çaprazlı çelik çerçeve sistemleri, yüksek ve süper yüksek binaların kuvvetli rüzgarlara ve depremlere karşı dayanıklı olmasını sağlarken, aynı zamanda dikey kentsel gelişim için güvenilir yapısal çözümler sunar. 21 yıllık kapsamlı deneyimiyle EHSS, çelik yapı bileşenlerinin imalatı ve montajında ​​uzmanlaşmış profesyonel bir üreticidir. Çelik yapılar hakkında daha profesyonel teknik bilgiler için EHSS'yi takip etmeye devam edin.
