Çelik Yapısal Bileşenlere İlişkin Tam Kılavuz: İkincil Elemanlar ve Bağlantı Detayları

Önceki sayıda ana yük taşıyıcı elemanların ve destek ve stabilite elemanlarının ayrıntıları ve yerleşim çizimleri gösterilmekteydi.çelik yapıbileşenler. Bu oturum, ikincil ve ekli bileşenlerin yanı sıra bağlantılar ve yapısal bağlantı elemanlarının tanıtılmasıyla devam ediyor. Aşağıda, çelik binalardaki tipik yerleşim konumlarının açıklamaları ve her bir bileşenin tam listesi bulunmaktadır.

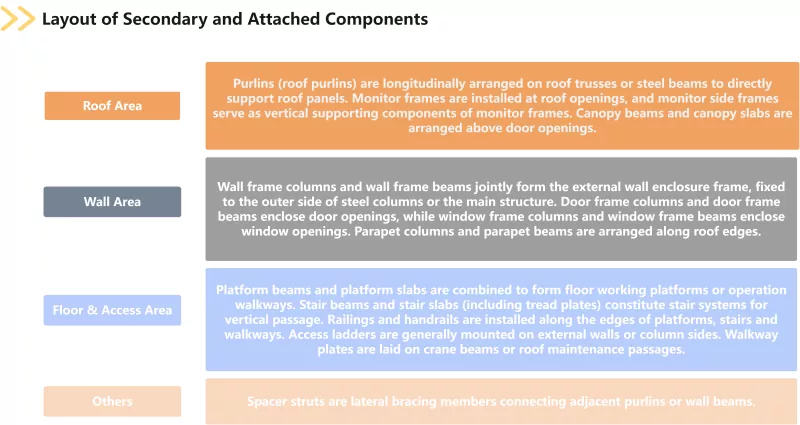

İkincil ve bağlı bileşenler arasında aşıklar, duvar çerçevesi sütunları, duvar çerçevesi kirişleri, monitör çerçeveleri, monitör yan çerçeveleri, merdiven kirişleri, merdiven levhaları, platform kirişleri, platform levhaları, korkuluklar, korkuluklar, erişim merdivenleri, yürüme yolu plakaları ve aralayıcı payandalar, kapı çerçevesi sütunları, kapı çerçevesi kirişleri, pencere çerçevesi sütunları, pencere çerçevesi kirişleri, gölgelik kirişleri, gölgelik levhaları, parapet sütunları ve korkuluk kirişleri bulunur. Aşıklar çatı aşıkları ve duvar aşıkları olarak alt bölümlere ayrılırken, merdiven döşemeleri basamak plakalarını kaplar. Çevreleme, geçiş, gün ışığı ve havalandırma gibi bina fonksiyonlarını üstlenen ikincil ve bağlı bileşenler, rüzgar yüklerini, kar yüklerini ve diğer yükleri ana yapıya iletir. Çelik binaların bütünlüğünü ve servis fonksiyonlarını sağlayan vazgeçilmez parçalardır.

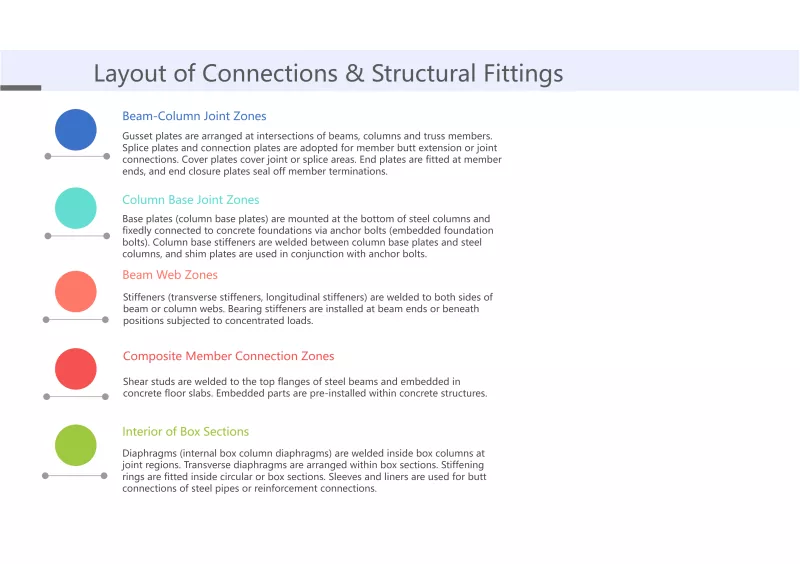

Bağlantılar ve yapısal bağlantı elemanları, köşebent plakaları, takviyeler, yatak takviyeleri, ayar levhaları, bağlantı plakaları, bağlantı plakaları, kapak plakaları, uç kapatma plakaları, uç plakalar, taban plakaları, kolon taban takviyeleri, kolon ankraj cıvataları, yüksek mukavemetli cıvatalar, sıradan cıvatalar, kesme saplamaları, gömülü parçalar, manşonlar, gömlekler, takviye halkaları, diyaframlar ve enine diyaframlardan oluşur. Takviyeler enine takviyeler ve boyuna takviyeler olarak ikiye ayrılır; taban plakaları kolon taban plakalarını içerir; kolon ankraj cıvataları aynı zamanda gömülü temel cıvataları olarak da bilinir; kesme saplamalarına saplama konnektörleri de denir; diyaframlar kutu kolonlar için iç diyaframları kapsar. Hayati bir kategori olarakçelik yapıbileşenler, bağlantılar ve yapısal donanımlar, tüm yük taşıyan elemanların etkin bir şekilde koordinasyon içinde çalışıp çalışamayacağını ve yük aktarım yolunun sürekli ve güvenilir olup olmadığını doğrudan belirler.

Şimdiye kadar yapısal bileşime göre sınıflandırılan dört ana çelik yapı bileşeni kategorisinin tümü sıralandı. Yukarıdaki bileşenlerin tamamı çelik binaların inşaat çizimlerine çizilir, yapısal hesaplama raporlarında kuvvet analizine dahil edilir ve tamamlanan yapılarda kalıcı olarak muhafaza edilir. Bileşenlerin kombinasyonu farklı proje türlerine göre değişir. Her bir bileşen tipinin fonksiyonel konumlandırma ve yerleşim mantığının doğru anlaşılması, doğru metraj listelerinin derlenmesi ve kapsamlı birim fiyatların makul bir şekilde belirlenmesi için bir ön koşuldur ve aynı zamanda çelik yapıların tasarım amacının güvenli ve güvenilir fiziksel binalara dönüştürülebilmesini sağlamanın temelidir.
