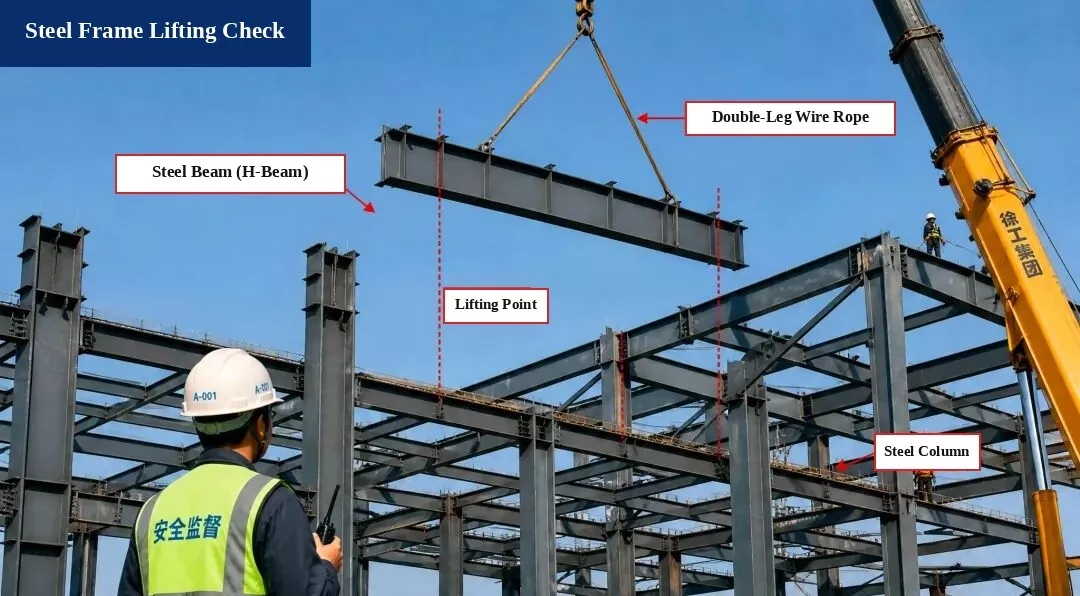

1. Çelik Çerçeve Kaldırma Kontrolü (Kaldırma Hesabı)

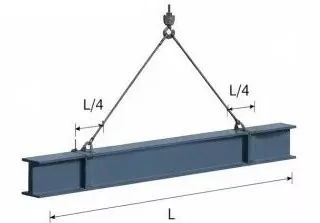

I. Kaldırma Diyagramı

Üye:Çelik Kiriş H500×200×10×16, Uzunluk L = 12,0 m

Kaldırma Noktaları:Kirişin her iki ucundan L/4'e ayarlayın

Askı Açısı:a ≈ 60°

II. Yük Hesaplaması

1. Kirişin Öz Ağırlığı:
G = ρ × V = 78,5 kN/m³ × 0,212 m³/m × 12,0 m = 199,9 kN

2. Dinamik Yük Faktörü:1.1'i al

3. Sapanların Ağırlığı:Göz ardı edildi (ihmal edilebilir)

4. Toplam Kaldırma Yükü:
P = G × 1,1 = 219,9 kN

5. Askı Gerginliği (Dengeli Yük):
T = P / (2 × cos α) = 219,9 / (2 × cos 60°) = 219,9 kN

III. Askı Güvenlik Kontrolü

1. Askı Tipi:φ20 çelik tel halat, kopma yükü Fb = 360 kN

2. Güvenlik Faktörü (n):
n = Fb / T = 360 / 219,9 = 1,64 > 1,25

Standart gereksinimleri karşılar!

Sonucu Kontrol Edin:
Kaldırma işlemi güvenlidir ve yönetmelik gereksinimlerini karşılar.

Referans Standartları

• Çelik Yapıların İnşaat Yönetmeliği (GB 50755-2012)

• İnşaatta Kaldırma ve Kaldırma Güvenliği Teknik Kodu (JGJ 276-2012)

Güvenlik Notları:

1. Güvenli ve güvenilir olduklarından emin olmak için kaldırmadan önce çelik kirişi, tel halatları ve kaldırma araçlarını kontrol edin.

2. Kaldırma işlemini yönlendirmek için özel bir kişiyi görevlendirin. Kaldırılan kirişin altında kimse duramaz.

3. Rüzgar hızı Seviye 6 veya üzerine ulaştığında kaldırma işini derhal durdurun.

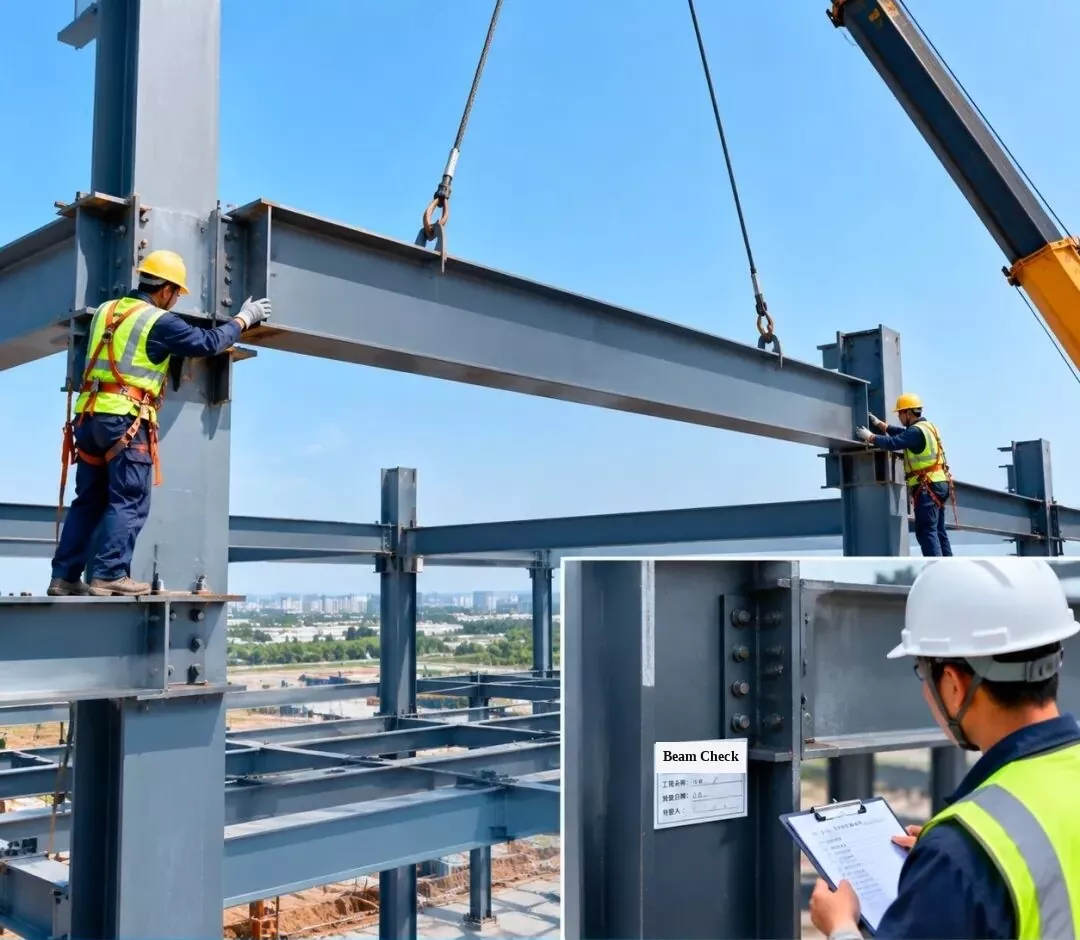

2. Çelik Çerçeve Montajı ve Muayenesi - Çelik Kiriş Montajı

Çelik kirişi planlanan konumuna kaldırın, ardından kurulum kalitesinin tasarım gereksinimlerini karşıladığından emin olmak için bağlantı bağlantılarını inceleyin ve onaylayın.

[Sütunda Ek Etiket: Çelik Kiriş Kurulum Denetimi | Proje Adı: Atölye #1 | Muayene Tarihi | Müfettiş]

3. Çelik Çerçeve Montajı ve Muayenesi - Çelik Çatı Makas Montajı

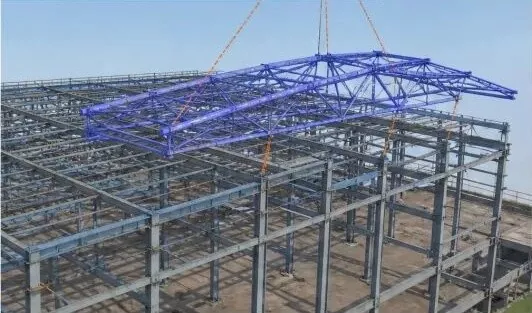

1. 3D BIM Simülasyonu:Kaldırma planını ve kurulum sırasını iyileştirmek için çelik çatı makası kurulumunu simüle edin.

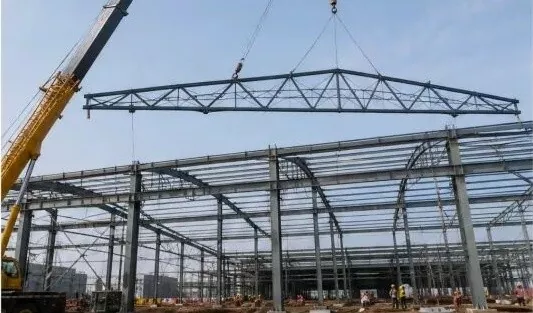

2. Çatı Makas Kaldırma:Kafesi kaldırmak için bir kamyon vinci kullanın ve dengede tutarak yavaşça yerine yerleştirin.

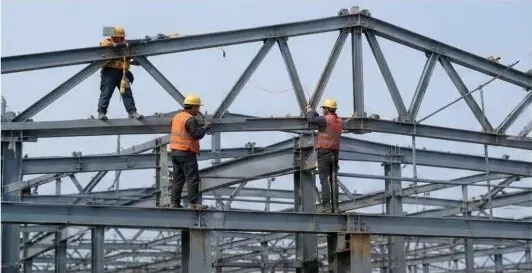

3. Konumlandırma ve Geçici Sabitleme:Çatı makası yerine yerleştirildikten sonra geçici olarak sabitleyin ve konumunu ve yüksekliğini (yükseklik) ayarlayın.

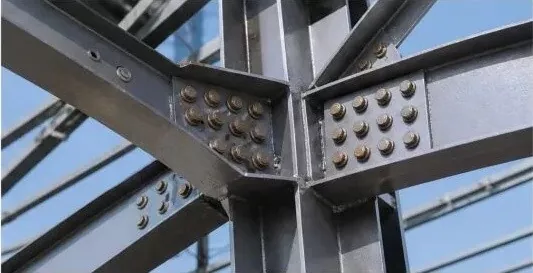

4. Yüksek Mukavemetli Cıvata Bağlantısı:Güçlü bir bağlantı sağlamak için yüksek mukavemetli cıvataları tasarım kurallarına göre sıkın.

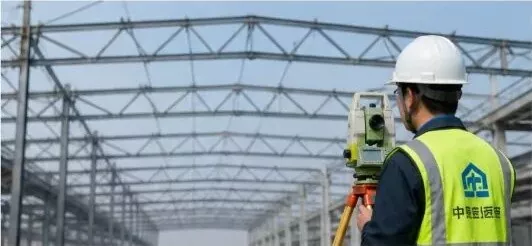

5. Kurulum Denetimi:Kurallara uyduklarından emin olmak için kafes kiriş yüksekliğini, açıklığını, bükülmesini (sapmasını) ve dikey hizalamasını kontrol edin.

6. Muayene Kaydı:Denetimi geçtikten sonra kayıt formunu doldurun ve bir sonraki inşaat adımına geçin.

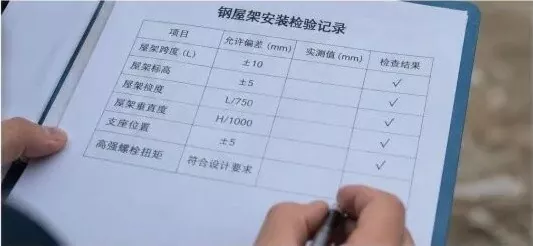

Çelik Çatı Makas Montajı Muayene Tutanağı

Muayene Öğesi	İzin Verilen Hata (mm)	Ölçülen Değer (mm)	Sonucu Kontrol Et
Kafes Açıklığı (L)	±10	—	√ (Geçti)
Kafes Yüksekliği (Yükseklik)	±5	—	√ (Geçti)
Kafes Bükme (Sapma)	L / 750	—	√ (Geçti)
Kafes Dikey Hizalama	H / 1000	—	√ (Geçti)
Destek Konumu	±5	—	√ (Geçti)
Yüksek Mukavemetli Cıvata Torku	Tasarım gereksinimlerini karşılar	—	√ (Geçti)

Anahtar Kontrol Noktaları:

Türünü, boyutunu ve kaynak kalitesini doğrulamak için sahaya gelen tüm çelik parçaları kontrol edin;
Kaldırma güvenliğini sağlamak için güvenli ve pratik bir kaldırma planı kullanın;
Kafesi yerine yerleştirildikten hemen sonra ayarlayın ve sabitleyin;
Tüm yüksek mukavemetli cıvataları uygun şekilde sıkın ve torklarını koda göre test edin;
Kurulu yapının tüm tasarım ve kod gerekliliklerini karşıladığından emin olmak için tam bir inceleme yapın.

4. Çelik Çerçeve Montajı ve Muayenesi - Eğimli Çelik Kiriş Montajı

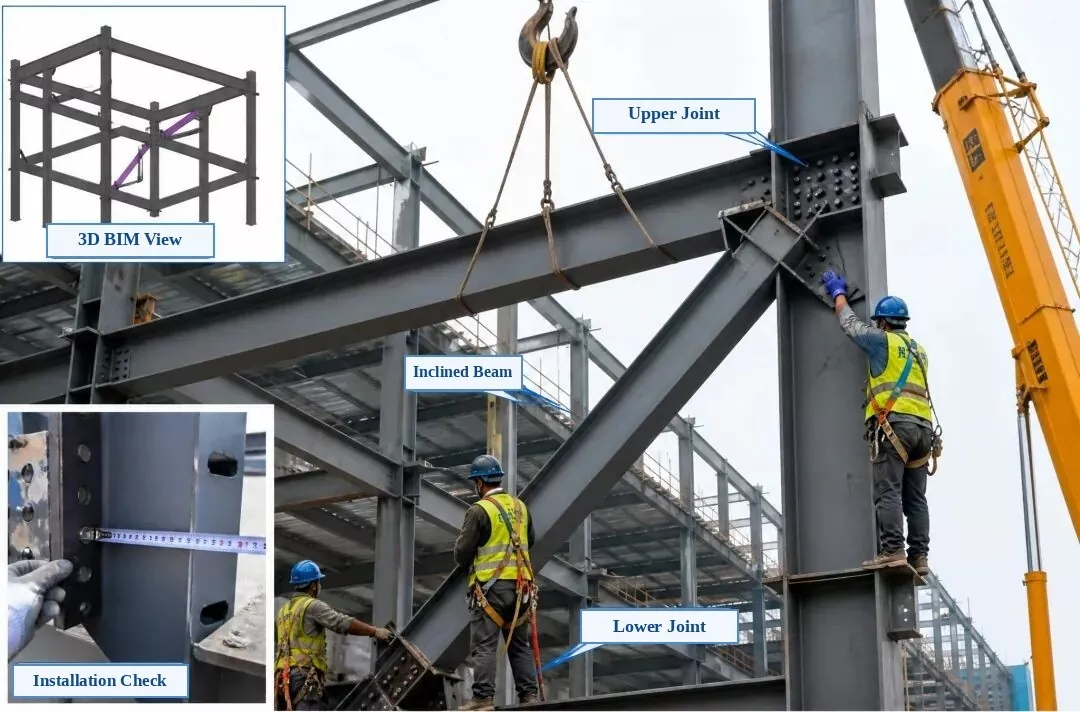

Çıkarılan Fotoğraf Etiketleri:Sol Üst Ek: 3D BIM Görünümü | Sol Alt Ek: Kurulum Kontrolü | Ana Fotoğraf: Üst Bağlantı Derzi, Eğimli Çelik Kiriş (Diyagonal Bağlantı), Alt Bağlantı Derzi

Çelik Çerçeve Montajı ve Muayenesi - Eğimli Çelik Kiriş Montajı

1. Kurulum Öncesi Kontrol:Parça numarasını, boyutunu, cıvata deliği konumlarını ve bağlantı plakası yönünü kontrol edin. Temas yüzeylerinin düz, temiz ve çapak veya yağ içermediğinden emin olun.

2. Kaldırma ve Konumlandırma:Eğimli kirişi yavaşça yerine kaldırmak için iki kaldırma noktası kullanın. Geçici olarak sabitleyin ve hem üst hem de alt bağlantıların çelik kolon ve kirişle doğru şekilde hizalandığından emin olun.

3. Hizalama ve Ayarlama:Tasarım gereksinimlerini karşılamak için eğimli kirişin merkez çizgisi konumunu, yüksekliğini ve dikey hizalamasını ayarlayın. Hizalamadan sonra kalıcı bağlantıyı tamamlayın.

4. Bağlantı Yöntemi:Yüksek mukavemetli cıvatalarla bağlayın. Tasarımın gerektirdiği şekilde bunları merkezden dışarıya doğru her iki tarafa doğru eşit şekilde sıkın ve son sıkma incelemesinden geçtikten sonra her bir cıvatayı işaretleyin.

5. Kurulum Denetimi:Merkez hattı konumunu, yüksekliği, dikey hizalamayı, plaka temas sıkılığını ve cıvata sıkma kalitesini kontrol edin. Her şey Çelik Yapıların İnşaat Kalitesinin Kabulü Yönetmeliğine (GB 50205) uygun olmalıdır.

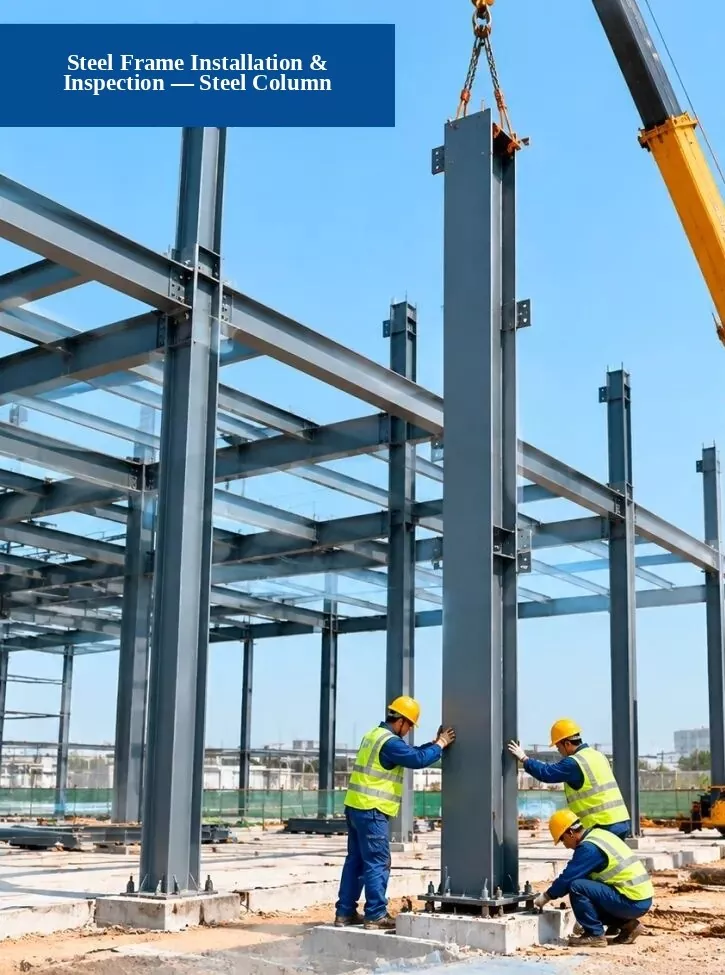

5. Çelik Çerçeve Montajı ve Muayenesi - Çelik Kolon Montajı

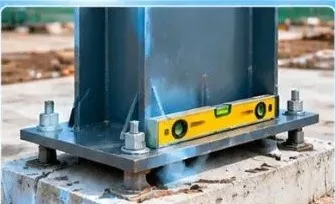

1. Temel Kontrolü:Ankraj cıvatası konumlarının, temel yüksekliğinin ve temel boyutlarının tasarım gereksinimlerini karşılayıp karşılamadığını kontrol edin.

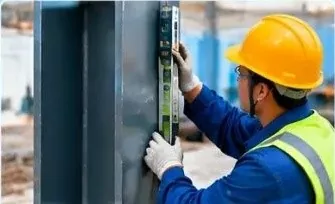

2. Dikey Hizalama Kontrolü:Çelik kolonun ne kadar düz (dikey) durduğunu kontrol etmek için total station, lazer çekül veya düz kenarlı terazi kullanın.

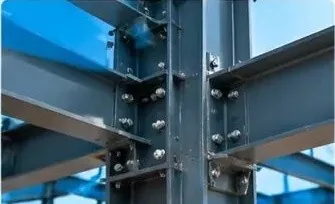

3. Bağlantı Kalitesi Kontrolü:Yüksek mukavemetli cıvataların, kaynakların ve bağlantı plakalarının standart gereklilikleri karşılayıp karşılamadığını kontrol edin.

İnşaat Süreci:1. Hazırlık Çalışması → 2. Çelik Kolonu Kaldır ve Yerleştir → 3. Kur ve Sabitle → 4. Muayene ve Kabul

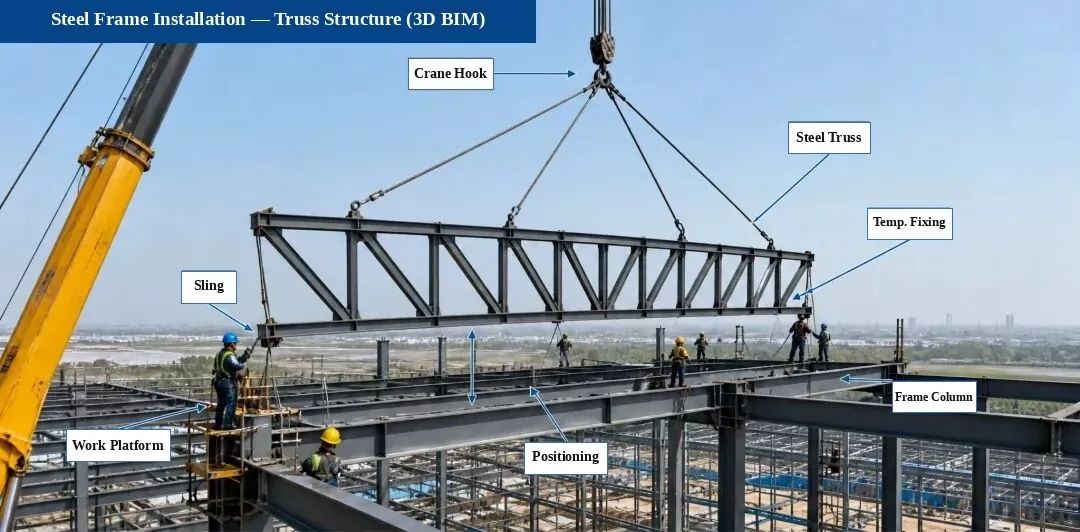

6. Çelik Çerçeve Kurulumu - Kafes Yapı Kurulumu (3D BIM Diyagramı)

Kurulum Süreci Akışı:Ölçme ve İşaretleme → Destek Kontrolü → Kaldır ve Yerleştir → Geçici Sabitleme → Hizalama ve Ayarlama → Yüksek Mukavemetli Cıvata Bağlantısı → Kaynak (gerekirse)

Temel Kurulum Noktaları:

Kaldırmadan önce desteğin merkez çizgisini, yüksekliğini ve gömülü parça konumlarını bir kez daha kontrol edin;
Kafesi sabit tutmak için kaldırma sırasında rüzgar kılavuzu halatlarını (etiket çizgilerini) takın;
Bükülmeyi veya bozulmayı önlemek için kirişi yerleştirmeden hemen sonra ayarlayın ve geçici olarak sabitleyin;
Yüksek mukavemetli cıvata bağlantıları tasarım ve kod kurallarına uygun olmalı ve gereken torkla sıkılmalıdır;
Kaynak kalitesi, Çelik Yapıların İnşaat Kalitesinin Kabulü Kanunu'ndaki (GB 50205) kurallara uygun olmalıdır.

Önemli Denetim Noktaları (Saha Fotoğrafları):

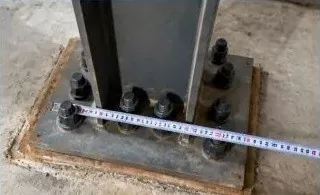

1. Destek ve Ortak Kontrol

Tasarım gereksinimlerini karşıladıklarından emin olmak için destek cıvatalarının, ayar levhalarının ve gömülü parçaların konumlarını ve yüksekliklerini kontrol edin.

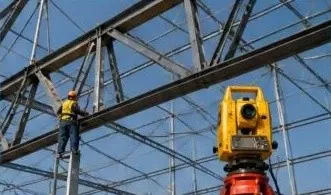

2. Kafes Hizalama Kontrolü

Kafes kirişin merkez çizgisini, yüksekliğini ve bükülmesini ölçmek ve hizalama ayarlamaları yapmak için total station kullanın.

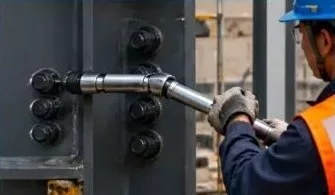

3. Yüksek Mukavemetli Cıvata Kontrolü

Yüksek mukavemetli cıvataların sayısını, boyutunu ve torkunu kontrol edin ve bunları kodun gerektirdiği şekilde yeniden test edin.

Not:Bu projedeki kafes yapı fabrikada önceden monte edilmiş ve doğru kurulum, kalite ve güvenliği sağlamak için sahada bölümler halinde kaldırılmıştır.

7. Çelik Çerçeve & Profilli Metal Çatı Sayfası Montajı ve Muayenesi

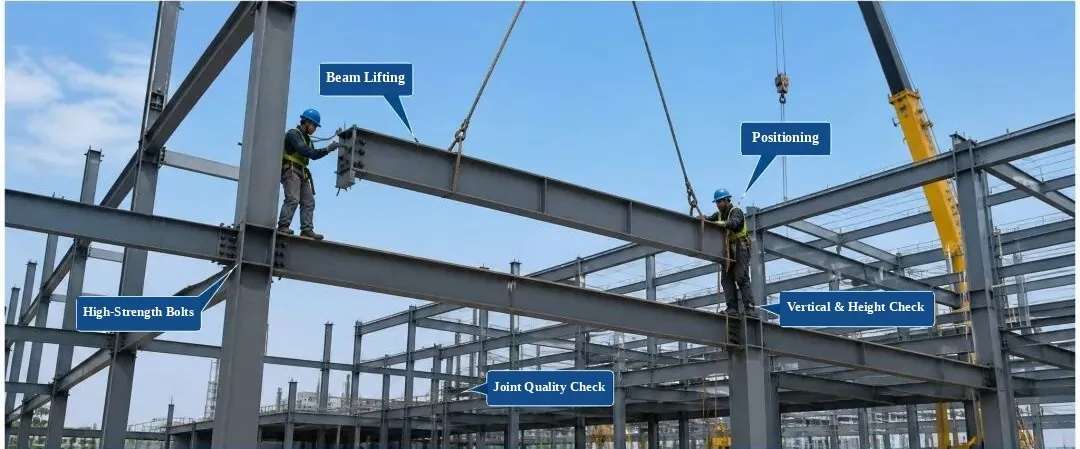

Çelik Çerçeve Montajı ve Muayenesi

(Etiketler: Kiriş Kaldırma, Konumlandırma, Yüksek Mukavemetli Cıvatalar, Dikey ve Yükseklik Kontrolü, Bağlantı Kalitesi Kontrolü)

1. Gelen Parça Kontrolü:Malzeme kalitesini, boyutunu, yüzey durumunu ve düzgünlüğünü kontrol edin. Yalnızca muayeneyi geçtikten sonra kurun.

2. Süreç Kontrolü:Kurulum sırasında parça konumlandırmasını, yüksekliğini, dikey hizalamasını ve cıvata sıkmasını kontrol edin.

3. Muayene Öğeleri:Merkez çizgisi konumu, yükseklik, dikey hizalama, yüzey düzlüğü ve cıvata bağlantı kalitesi.

4. Kalite Standardı:Çelik Yapıların İnşaat Kalitesinin Kabulü Kuralını (GB 50205-2020) karşılamalıdır.

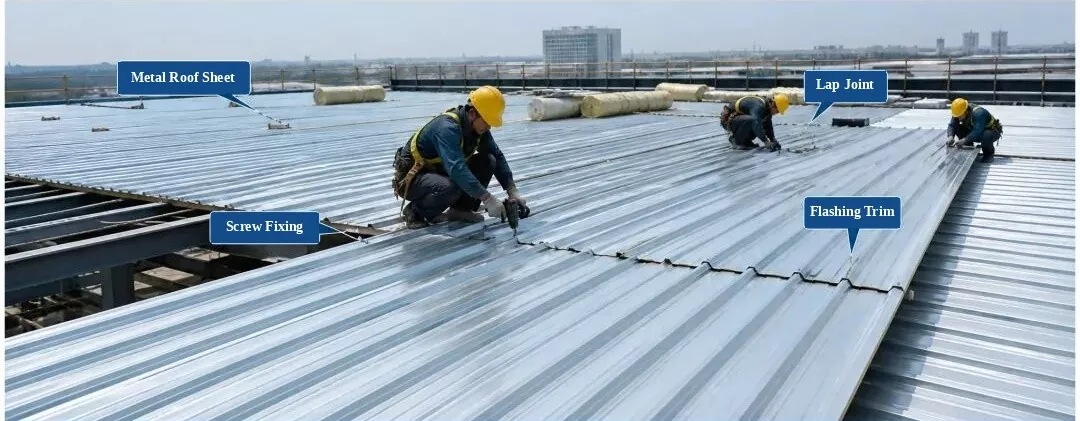

Profilli Metal Çatı Sayfası Montajı ve Muayenesi

(Etiketler: Metal Çatı Sayfası, Bindirme Bağlantısı, Kendinden Kılavuzlu Vida Sabitleme, Yanıp Söndürme Trimi)

1. Malzeme Kontrolü:Panel profilini, kalınlığını, kaplamasını ve rengini kontrol edin. Yalnızca muayeneyi geçtikten sonra kullanın.

2. Kurulum Kuralları:Panelleri doğru şekilde üst üste getirin ve sıkıca sabitleyin. Eksik veya yanlış yerleştirilmiş vida olmadan vida aralığını standart sınırlar içinde tutun.

3. Muayene Öğeleri:Çatının düzlüğü, bindirme genişliği, bağlantı noktası aralığı ve su yalıtımı ayrıntıları.

4. Kalite Standardı:Metal Çatı Mühendisliği Teknik Koduna (GB 50345-2012) uygun olmalıdır.

8. Çelik Çerçeve Montajı ve Muayenesi - Çelik Merdiven ve Küpeşte Montajı

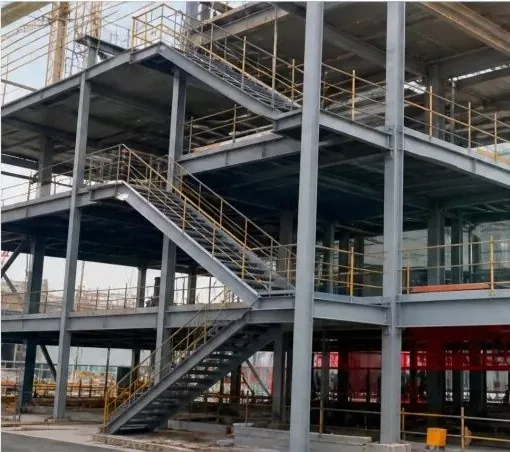

1. Tamamlanan Çelik Merdiven ve Korkuluklar (Saha Fotoğrafı)

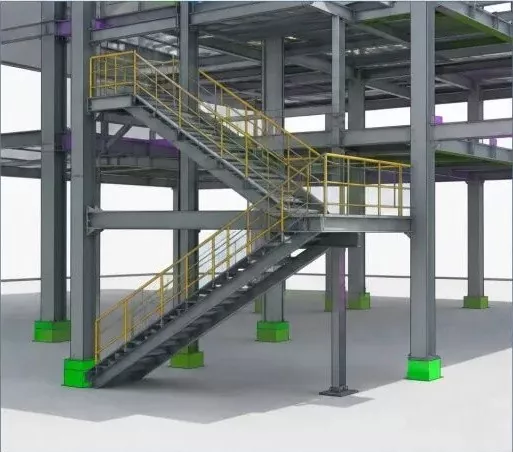

2. 3D BIM Modeli (Çelik Merdiven ve Korkuluklar)

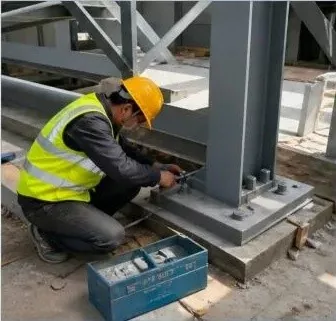

3. Çelik Merdiven Montajı (Saha Çalışması)

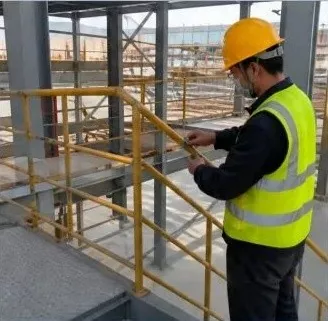

4. Küpeşte Montajı (Saha Çalışması)

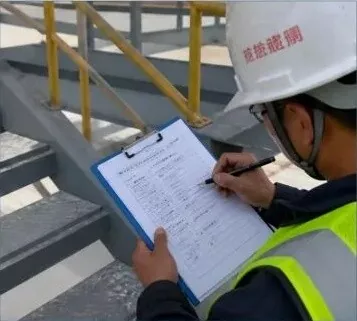

5. Kurulum Kalitesi Denetimi (Saha Kontrolü)

Talimatlar:

Çelik merdivenleri ve korkulukları monte etmeden önce bileşen boyutlarını, yüksekliklerini ve yerleşim merkez çizgilerini bir kez daha kontrol edin;
Cıvatalı bağlantılar kullanırken sağlam bir bağlantı sağlamak için cıvata boyutunu, miktarını ve torkunu kontrol edin;
Takılan korkuluklar sağlam ve düz olmalı, tasarım ve kod gerekliliklerini karşılayan tam ve pürüzsüz kaynaklara sahip olmalıdır;
Kurulumdan sonra kalite denetimi yapın ve proje kalitesini sağlamak için denetim kaydını doldurun.

Çelik Yapılar (Çelik Çerçeveler) İçin İnşaat Süreç Standartları

Çelik yapıesgünümüz inşaat piyasasında bina çerçeveleri oluşturmak için yaygın olarak kullanılmaktadır ve gelecekte birincil bina yapıları için ana tercih haline gelecektir. Çelik yapıların birçok alt kategorisi, yapı tipi ve bileşen tipi vardır. Yapısal sisteme bağlı olarak dört ana türe ayrılırlar: portal çerçeveler, uzay ızgaraları, kafes kirişler ve çerçeve yapıları.
