Sahada Çelik Yapı Montajı + Entegre Kaldırma İnşaatı İş Akışı + Önemli Hususlar

Giriiş:İçindeçelik yapı inşaatı"Yerde montaj + ağır vinçle entegre kaldırma" (yapının tamamen zemin üzerinde monte edilmesi ve ağır vinçler kullanılarak tek bir ünite olarak konumuna kaldırılması) günümüzde mevcut en uygun maliyetli, güvenli ve kalite kontrollü inşaat yöntemlerinden biridir.

"Yüksek irtifada gevşek montaj" (bileşenlerin yüksekte parça parça birleştirilmesi) ile karşılaştırıldığında, bu yöntem yüksekte tehlikeli çalışmayı önemli ölçüde azaltır, kaynak kusur oranlarını azaltır ve yapısal deformasyonu etkili bir şekilde kontrol eder. Bununla birlikte, sıkı bir zemin sahası hazırlığı, yüksek hassasiyetli montaj aparatı kurulumu, titiz kaldırma mühendisliği hesaplamaları ve kusursuz saha sinyalizasyonu ve komutları gerektirir.

Aşağıda kapsamlı ve standartlaştırılmış bir teknik kılavuz bulunmaktadır.yerinde çelik yapımontaj ve entegre kaldırma - kolay referans için net iş akışları ve pratik, basit teknik gereksinimlerle yapılandırılmıştır.

I. İnşaat Yöntemine Temel Bakış

İnşaat İş Akışı Mantığı: Bölümler halinde çelik bileşenlerin fabrikada prefabrikasyonu → Mastarlarda yerinde zemin montajı → Kaynak düzeltme, kaynak denetimi (NDT) ve boya rötuşları → Tek parça entegre kaldırma → Sabitleme ve yapısal hizalama.

Temel Avantajlar

•  Tüm Yerde Çalışma: Temel operasyonlar yerde gerçekleştirilir, böylece düşme riskleri ve yüksek irtifa tehlikeleri büyük ölçüde azalır.

•  Kontrol Edilebilir Kalite: Montaj, kaynak ve hizalama istikrarlı, erişilebilir bir zemin ortamında gerçekleştirilir ve üstün hassasiyet ve yapı kalitesi sağlanır.

•  Yüksek İnşaat Verimliliği: Yüksek rakımlı kaynak ve cıvatalama işlemleri en aza indirilerek inşaatın ilerlemesi önemli ölçüde hızlandırılır.

Sınırlamalar

•  Geniş Montaj Alanı Gerekli: Sahada montaj için geniş, düz ve iyi sıkıştırılmış bir zemin alanı gerektirir.

•  Ağır Ekipman ve Sıkı Kontroller: Yüksek tonajlı kaldırma vinçleri ve kaldırma koşulları ve toprağın taşıma kapasitesi için sıkı mühendislik hesaplamaları gerektirir.

Uygulanabilir Senaryolar

Açık saha çelik yapı inşaatıBüyük açıklıklı çelik kafes kirişler, çatı çelik modülleri, çok açıklıklı çelik çerçeveler ve ağır hizmet tipi vinç kirişi düzenekleri gibi.

II. Standartlaştırılmış İnşaat İş Akışını Tamamlayın

Standart Süreç Akışı: İnşaat Hazırlığı → Saha Tesviye ve Sıkıştırma → Montaj Tezgahı Kurulumu ve Kabulü → Bileşen Teslim Alma ve Yeniden İnceleme → Zemin Montajı → Kaynak İşleri → Kaynak Testi (NDT) ve Korozyon Önleyici Boya Rötuş → Kaldırma Pabucu ve Arma Kurulumu → Deneme Kaldırma Testi → Resmi Entegre Kaldırma → Konumlandırma İnce Ayarı ve Geçici Sabitleme → Izgara Eksenlerinin Yeniden Kontrolü ve Yükseklik → Kalıcı Bağlantı ve Sabitleme → Arma Sökme → Proje Kabulü → Montaj Tezgahının Sökülmesi

1. Erken Aşama İnşaat Hazırlığı (En Kritik Adım)

Ön hazırlıkların yetersiz olması durumunda montaj ve kaldırma sırasında yapısal deformasyon, devrilme, boyutsal hatalar gibi sorunlar kolaylıkla ortaya çıkabilir. Bu 4 temel göreve kesinlikle odaklanın:

•  Önce Planlayın: Özel bir kaldırma planı hazırlayın. Yüksek riskli, süper kritik operasyonlar için uzman incelemesi ve resmi onay zorunludur. Vinç çalışma koşulları, eleman gerilimi, zemin taşıma kapasitesi ve kaldırma noktası yükleri için ayrıntılı mühendislik hesaplamalarını tamamlayın.

•  Malzeme ve Belge Doğrulaması: Fabrika uygunluk sertifikalarını, fabrika test raporlarını (MTR), fabrika tahribatsız muayene (NDT) kayıtlarını ve boyut doğrulama sayfalarını inceleyin. Uygun olmayan bileşenlerin çalışma sahasına girmesini kesinlikle önleyin.

•  Saha Yerleşim Planlaması: Bileşen depolama, zeminde montaj işi ve vinç hareketi/destek ayağı konumlandırması için ayrı bölgeleri açıkça belirleyin. Yumuşak toprak temelleri için, kazın ve sağlam dolguyla değiştirin, sıkıştırın ve zemini önceden döşeyin/sertleştirin.

•  Personel Güvenliği Brifingi: Kaynakçılar, vinç operatörleri, işaretçiler ve armatörler geçerli yeterlilik sertifikalarına sahip olmalıdır. Bireysel sorumlulukları ve güvenlik yasaklarını açıklayan, tüm çalışanlara kapsamlı güvenlik ve teknik brifingler verin.

2. Montaj Jig Kurulumu ve Kabulü

Montaj aparatı (zemin destek çerçevesi) montaj hassasiyeti için çok önemlidir. Rastgele montaj veya standartların altında, derme çatma çerçeveler kesinlikle yasaktır!

•  Standart Yapısal Çelik Kullanın: Yeterli sertlik ve stabiliteyi sağlamak, yükleme sonrasında zemin oturmasını, yapısal sapmayı veya sarsıntıyı önlemek için ulusal standart çelik bölümleri kullanarak mastarlar üretin.

•  Hassas Düzenleme ve Konumlandırma: Kılavuz çizgilerini doğru bir şekilde düzenleyin; Izgara eksenlerini, yüksekliği ve düzlüğü sıkı bir şekilde kontrol edin. Büyük açıklıklı bileşenler için, servis yükleri altında gelecekteki sarkmayı önlemek için tasarım spesifikasyonlarına göre ön bombeli (kasıtlı olarak yukarı doğru bir eğri) oluşturun.

•  Özel Denetim ve İmzalama: Jig kurulumunun tamamlanmasının ardından özel bir denetim gerçekleştirilmelidir. Tüm boyut, yükseklik ve düzlük ölçümlerini kaydedin ve arşivleyin. Jig yalnızca resmi imzadan sonra kullanılabilir

3. Bileşen Teslimatı ve Zemin Montajı

Zemin montajı genel yapısal kaliteyi kontrol etmek için anahtar süreçtir. Hassas kontrol önemlidir:

•  Gelen Bileşen Denetimi: Varışta her bileşeni görünüm, nakliye deformasyonu, koruyucu kaplamalar ve cıvata deliği hizalaması açısından inceleyin. Montajdan önce küçük deformasyonları düzeltin ve düzeltin.

•  Aparat Konumlandırma ve Ayarlama: Bileşenleri mastar üzerine oturttuktan sonra, açıklığı, eksen çizgilerini, yüksekliği, kök boşluğunu (eklem montaj boşluğu) ve dikey hizalamayı hassas şekilde ayarlamak ve sıkı bir şekilde kontrol etmek için hidrolik krikolar ve gergi kabloları kullanın.

•  Sertifikalı Kaynakçılar Tarafından Punta Kaynağı: Sertifikalı kaynakçılar punta kaynağı (geçici tutma kaynakları) yapmalıdır. Punta kaynağı uzunluğu ve köşe bacak boyutu, gözenekliliği, çatlakları ve diğer kaynak kusurlarını önleyecek şekilde teknik standartları karşılamalıdır.

•  Simetrik Kaynak ve Gerilim Giderme: Resmi kaynak, termal gerilimi eşit şekilde serbest bırakmak ve bükülmeyi en aza indirmek için "simetrik kaynak" ve "geri adım kaynağı" (kısa alternatif bölümlerde kaynak yapma) ilkelerine sıkı sıkıya uymalıdır. Kalın çelik levhalar için ön ısıtma ve pasolar arası sıcaklık kontrollerini sıkı bir şekilde uygulayın.

•  Montaj Sonrası Doğrulama: Montaj tamamlandıktan sonra, mühendislik kurallarına ve tasarım çizimlerine tam uyumu garanti etmek için genel boyutları, kamber değerlerini ve yanal düzlüğü iyice yeniden ölçün.

4. Kaynak Denetimi ve Korozyon Önleyici Boya Rötuşları

•  Tahribatsız Muayene (NDT): Tasarım spesifikasyonlarına göre Ultrasonik Test (UT) veya Radyografik Test (RT) gerçekleştirin. Uygun olmayan herhangi bir kaynağın tamamen çıkarılması, yeniden kaynak yapılması ve %100 uygun hale gelinceye kadar yeniden test edilmesi gerekir.

•  Kaynak Temizleme ve Yeniden Boyama: Kaynaklı bağlantıları pürüzsüz bir şekilde taşlayın, pası, cürufu ve sıçramaları giderin ve sürekli ve sağlam bir koruyucu kaplama sistemi sağlamak için hemen eşleşen korozyon önleyici astar ve son kat uygulayın.

•  Yüzey Koruması: Yüksek mukavemetli cıvata sürtünme temas yüzeylerini, cıvata deliklerini ve bitmiş boya katmanlarını kaynak sıçramasından, gres/yağ kirliliğinden ve mekanik çiziklerden koruyun.

5. Kaldırma Noktaları ve Donanım Seçimi

Çekirdek Kaldırma Güvenlik Kuralı: Kaldırma noktalarını asla izinsiz değiştirmeyin, asla uyumsuz donanımları karıştırmayın ve bileşenleri asla uygunsuz kuvvetlere maruz bırakmayın.

•  Tasarlanmış Kaldırma Halkalarını Kullanın: Her zaman önceden tasarlanmış, fabrikada tasarlanmış kaldırma halkalarını (pabuç halkaları) kullanın. Geçici kaldırma noktaları için onaylanmamış yerinde kaynak yapılması veya delik açılması kesinlikle yasaktır. Tüm kaldırma pabucu kaynaklarının %100 NDT muayenesinden geçmesi gerekir.

•  Asma Kapasitesinin Hesaplanması: Çelik tel halatları, kelepçeleri ve kaldırma sapanlarını, dinamik yük güvenlik faktörlerini de dikkate alarak hesaplanan yüklere göre seçin. Aşırı yükleme kesinlikle yasaktır.

•  Köşe Koruyucuları: Tel halatların kesilmesini veya hasar görmesini önlemek için çelik elemanların tüm keskin köşelerine ve kenarlarına köşe koruyucuları (yumuşatıcılar/kenar koruyucuları) takın.

•  Geçici Takviye: Kaldırma sırasında bükülmeyi, burkulmayı veya yerel deformasyonu önlemek için yapısal olarak ince veya ince duvarlı bölümlere (uzun kirişler gibi) geçici destek dikmeleri/elemanları ekleyin.

6. Deneme Kaldırma Testi (Asla Atlanmamalıdır)

Deneme asansörü, kaldırma kazalarına karşı son savunma bariyeridir.

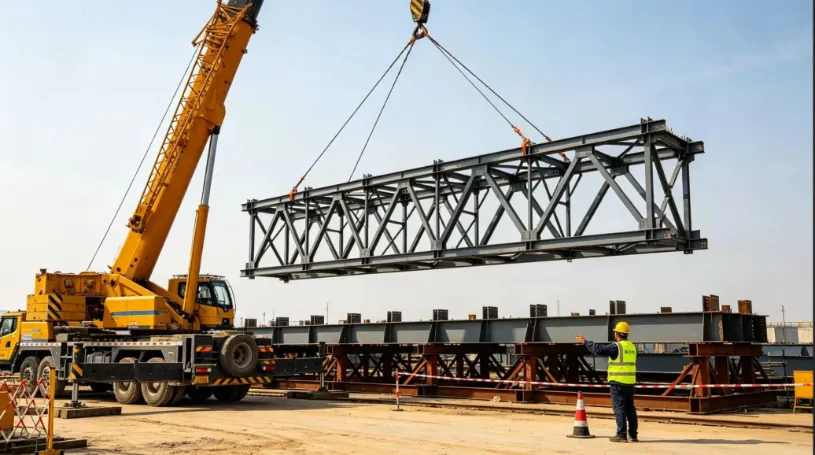

•  Kaldırın ve Hover: Bileşeni sorunsuz bir şekilde montaj aparatından 200-300 mm uzağa kaldırın ve 5 ila 10 dakika boyunca havada asılı tutun.

•  Kapsamlı Denetim: Kapsamlı bir şekilde inceleyin: kaldırma noktalarındaki yük koşulları, donanım deformasyonu, genel ve yerel eleman sapması, vinç stabilitesi, destek ayakları altındaki zemin oturması ve donanımdaki herhangi bir müdahale veya takılma.

•  Anormallik Durumunda Derhal İndirme: Olağandışı bir gürültü, yapısal bozulma veya aşırı zemin oturması gözlemlenirse, bileşeni derhal mastarın üzerine geri indirin. Resmi kaldırma işlemi ancak düzeltici faaliyetler onaylandıktan sonra devam edebilir.

7. Tam Montajlı Kaldırma, Konumlandırma ve Geçici Sabitleme

•  Birleşik Tek Kişili Sinyal Verme: Operasyonlar, standart el işaretleri ve sesli komutlar kullanılarak atanmış tek bir sinyalizasyon komutanı tarafından yönetilmelidir. Çok kişili sinyalizasyon ve kaotik operasyonlar kesinlikle yasaktır.

•  Düzgün Vinç Hareketleri: Kaldırma, döndürme (sallanma) ve orsalama (bom kaldırma) boyunca düzgün ve yavaş kalmalıdır. Ani duruşlardan, keskin dönüşlerden veya şok yüklerden kaçının. Yer ekibi, bileşenin yönünü sabitlemek ve mevcut yapılarla çarpışmayı önlemek için etiket halatları (kılavuz halatlar) kullanmalıdır.

•  Konumlandırma ve Acil Geçici Destek: Kalıcı desteklere oturtulduktan sonra ızgara eksenlerine, yüksekliğe ve dikey dikeyliğe hassas şekilde ince ayar yapın. Derhal geçici destek desteklerini takın ve adam kablolarını sıkın.

•  Temel Güvenlik Kırmızı Çizgisi: Vinç kancasını, yerine oturana kadar asla serbest bırakmayın.çelik yapıistikrarlı, kendi kendini destekleyen bir yapısal sistem oluşturur.

8. Kalıcı Bağlantı ve Bitirme İşleri

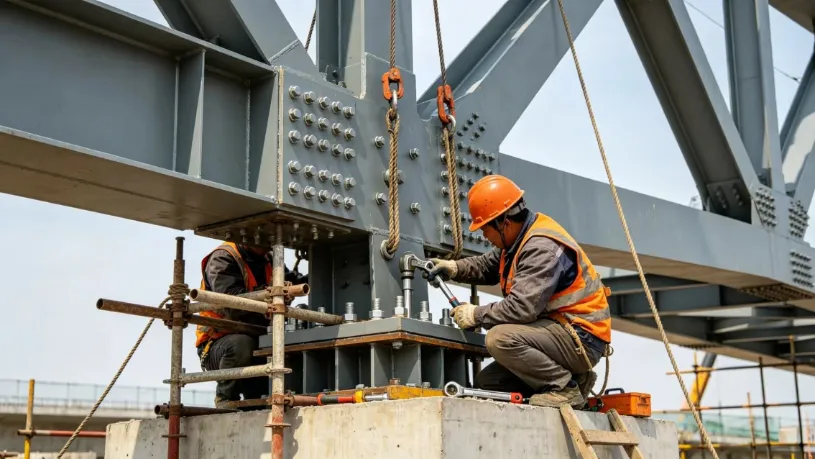

•  Önce Yüksek Mukavemetli Cıvatalama: Yüksek mukavemetli cıvata sabitlemeye öncelik verin. İki aşamalı sıkma sırasını kesinlikle izleyin: "İlk Sıkma → Son Tork Sıkma". Cıvataların gözden kaçmasını, gevşemesini veya aşırı sıkılmasını önlemek için son sıkma işleminden sonra her bir cıvatayı açıkça işaretleyin.

•  Yerinde Ekleme Kaynağı: Çok geçişli katmanlarda yerinde alın ve birleştirme kaynakları gerçekleştirin ve tamamlandıktan hemen sonra tahribatsız testleri (NDT) gerçekleştirin.

•  Genel Yapısal Yeniden Ölçüm: Tüm genel boyutları, yükseklikleri ve sapma değerlerini yeniden ölçün. Uyumlu olduğu onaylandıktan sonra kaldırma donanımını, geçici destekleri ve zemin montaj aparatını güvenli bir şekilde sökün.

•  Kaplama Onarımı ve Devri: Bitmiş kurulumu tamamlamak için etkilenen bölgelerdeki tüm hasarlı korozyon önleyici ve yanmaz kaplamalara rötuş yapın.

III. Sahada Kritik Önlemler (Kaçınılması Gereken Temel Tuzaklar)

1. Montaj Kalite Kontrol Noktaları

•  Sağlam Aparat Temeli: Montaj mastarının altındaki zemin sağlam, sıkıştırılmış ve düz olmalıdır. Düzensiz yerleşimi önlemek için yağmurlu havalarda yumuşak toprakta veya suyla dolu zeminde montaj çalışması kesinlikle yasaktır.

•  Sıkı Ön Kamber Kontrolü: Geniş açıklıklı elemanlar için ön kamberi (kasıtlı yukarı eğri) tasarım değerlerine göre doğru bir şekilde ayarlayın. Montajdan sonra aşağı doğru sarkmayı önlemek için montajdan önce ve sonra ölçümleri iki kez kontrol edin.

•  Zor Hava Koşullarında Kaynak Kısıtlamaları: Şiddetli rüzgarlar, yağmur, kar veya donma sıcaklıklarında açık havada kaynak yapmayı derhal durdurun. Kaynağa devam etmeden önce nemli çelik yüzeylerin ısıtma hamlacı ile iyice kurutulduğundan emin olun.

•  Yüksek Mukavemetli Cıvata Sürtünme Yüzeylerini Koruyun: Cıvata temas sürtünme yüzeylerini sıkı bir şekilde koruyun. Kayma katsayısının mühendislik standartlarını karşıladığından emin olmak için taşlama, yağ kirliliği veya kaynak sıçraması yanıkları kesinlikle yasaktır.

2. Zorunlu Kaldırma Güvenliği Kırmızı Çizgileri

•  Hava Koşulları Yasaklamaları: Kuvvet 6 ve üzeri kuvvetli rüzgarlar (rüzgar hızı ≥ 10,8 m/s), yoğun sis, şiddetli yağmur veya gece aydınlatmasının yetersiz olduğu durumlarda kaldırma işlemi kesinlikle yasaktır.

•  Vinç Destek Ayakları Desteği: Vinç destek ayaklarının, vincin devrilmesini veya destek ayağının delinmesini önlemek için sağlam, doğrulanmış zemin üzerinde kalın çelik yük dağıtım plakaları ile tamamen desteklenmesi gerekir.

•  Sert Güvenlik Hariç Tutma Bölgesi: Vincin çalışma yarıçapı içerisinde sert bir bariyer ve net bir hariç tutma bölgesi oluşturun. Yetkisiz personelin alana girmesi, geçmesi ve bölgede kalması kesinlikle yasaktır.

•  Vardiya Öncesi Arma Denetimi: Her vardiyadan önce tüm kaldırma ekipmanlarını, halat donanımlarını ve tel halatları inceleyin. Kırık tel telleri, aşırı aşınma veya bükülme/deformasyonların izin verilen sınırları aşması durumunda derhal değiştirin.

3. Ortak Riskler ve Önleyici Tedbirler

•  Aşırı Bileşen Deformasyonu: Tasarım eğimini önceden ayarlayın, geçici takviye destekleri ekleyin, simetrik kaynak sıralarını takip edin ve tam kaldırma koşulu yük kontrolleri gerçekleştirin.

•  Kaldırma Pabucu Yırtılma Arızası: Kaldırma pabuçları için özel yapısal tasarım uygulayın, %100 NDT denetimiyle tam nüfuzlu kaynak sağlayın ve onaylanmayan derme çatma kaldırma noktalarını kesinlikle yasaklayın.

•  Vinç Zemin Oturması veya Devrilmesi: Zemini önceden doğrulayın ve sertleştirin, ağır çelik plakaları destek ayaklarının altına yerleştirin ve deneme kaldırma sırasında zemin oturmasını izleyin.

•  Yerleştirmeden Sonra Yapısal Kararsızlık: Gergi kablolarını ve geçici destek desteklerini derhal monte edin ve şu ilkeyi sıkı bir şekilde uygulayın: "Yapı sabitlenmeden vinç kancasını asla serbest bırakmayın."

•  Standartların Altında Yüksek Mukavemetli Cıvatalama: Sürtünme temas yüzeylerini sıkı bir şekilde koruyun, standart tork sıkma prosedürlerini uygulayın ve tamamlandıktan sonra her bir cıvatayı inceleyin ve renkli olarak işaretleyin.

IV. Özet

Temel yönetim mantığıyerinde çelik yapı montajıve entegre kaldırma şu şekilde özetlenebilir: hassas zemin montajı, sağlam mastar kontrolü, titiz kaldırma hesaplaması, düzgün ve sabit kaldırma ve sabitlemeden önce kancayı asla bırakma.

Dört kritik sütunu (makas kalitesi, kaynak deformasyonu, kaldırma yükü koşulları ve geçici yapısal stabilite) sıkı bir şekilde yöneterek, en yaygın inşaat kusurları ve güvenlik kazaları önlenebilir ve geniş açıklıklı çelik yapı mühendisliği için emniyetli, güvenilir ve verimli bir çözüm sağlanabilir.
