EIHE Çelik Yapının Kutu Kolon İşleme Akışı ve Mühendislik Uygulama Başarıları

2026-04-28 0 bana mesaj bırak

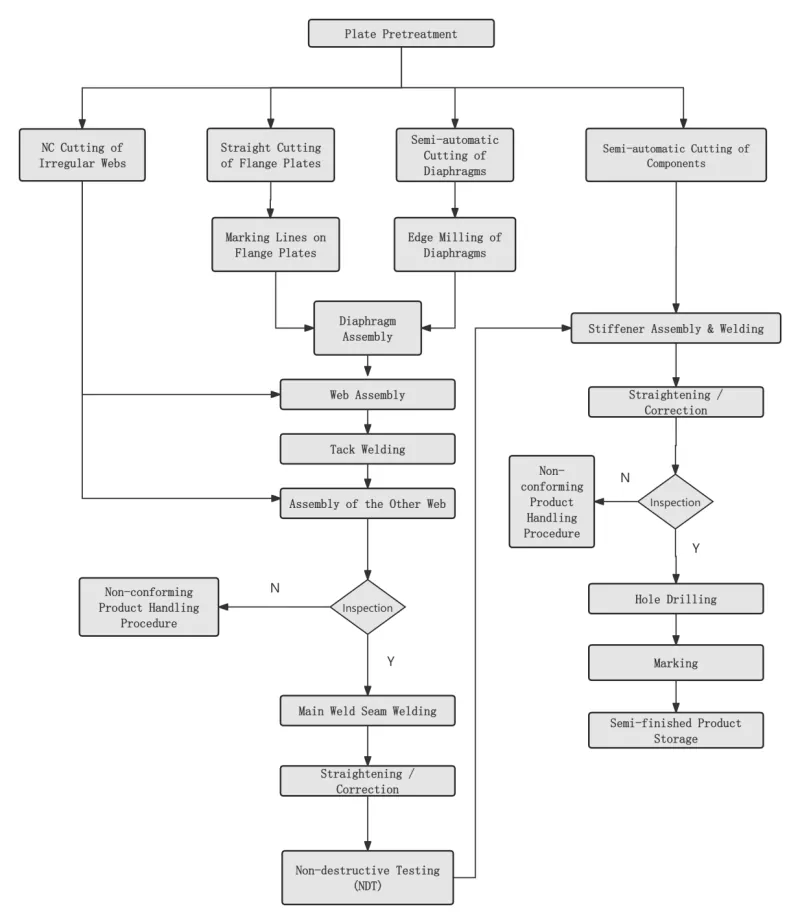

I. Genel yerleşim çizimi

Ⅱ. Anahtar Süreç

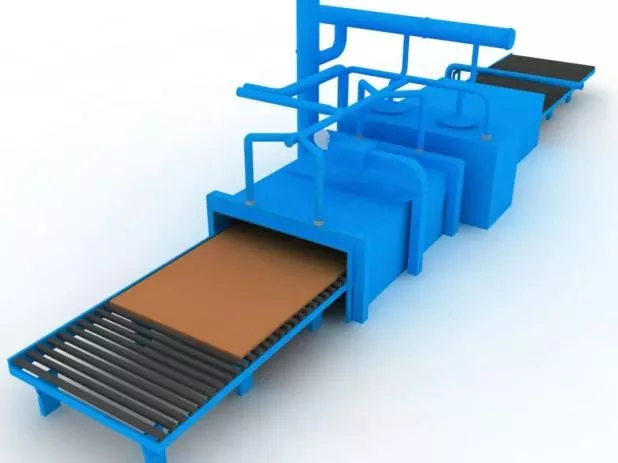

Adım 1 Çelik Plaka Yüzey Ön İşlemi	Çelik levha kesmeden önce tasarım veya proses gereksinimlerine uygun olarak gerçekleştirilir.

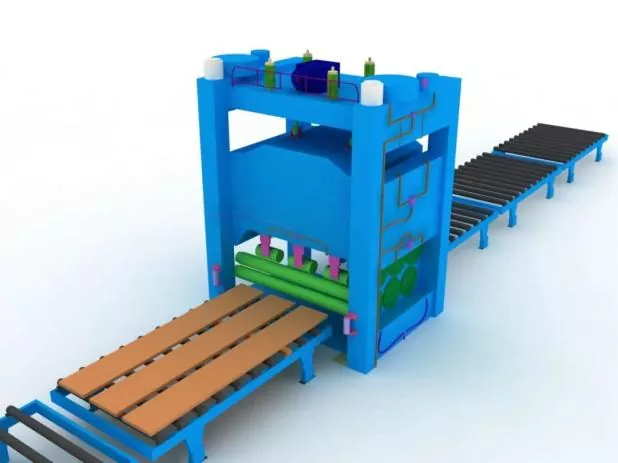

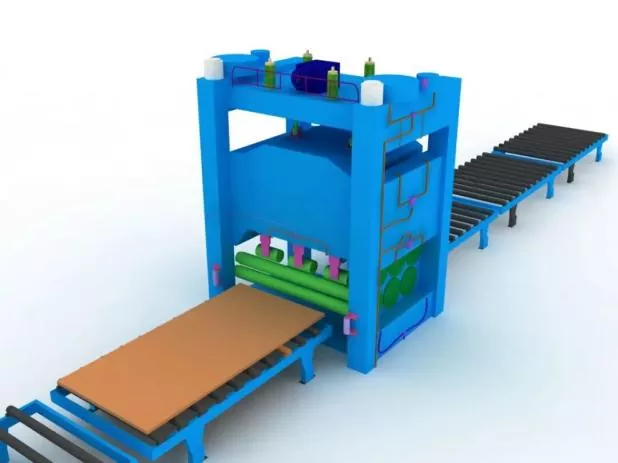

2. Adım Çelik Plaka Doğrultma	Genel düzeltme, kesme doğruluğunu sağlamak ve çelik levhanın iç artık gerilimini azaltmak için çelik levha ön işleminden sonra yapılacaktır.

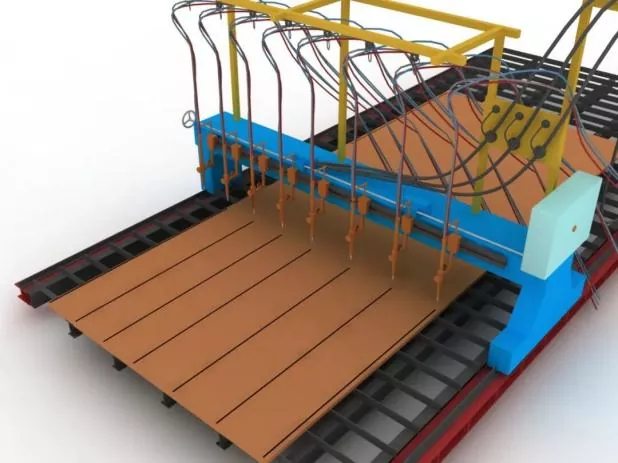

3. Adım Parçaların Kesilmesi ve Boşaltılması	Kesmeden önce kesme makinesini ayarlayın, meme modelini onaylayın ve hava basıncının stabilitesini kontrol edin.
3. Adım Parçaların Kesilmesi ve Boşaltılması	Kesim sırasında önce çelik levhanın kesme dikişini önceden ısıtın ve kesme hızını sıkı bir şekilde kontrol edin.
4. Adım Parçaların İkincil Düzleştirilmesi	Montaj doğruluğunu sağlamak ve çelik plakaların iç artık gerilimini azaltmak için çelik plaka kesme işleminden sonra gerçekleştirilir.

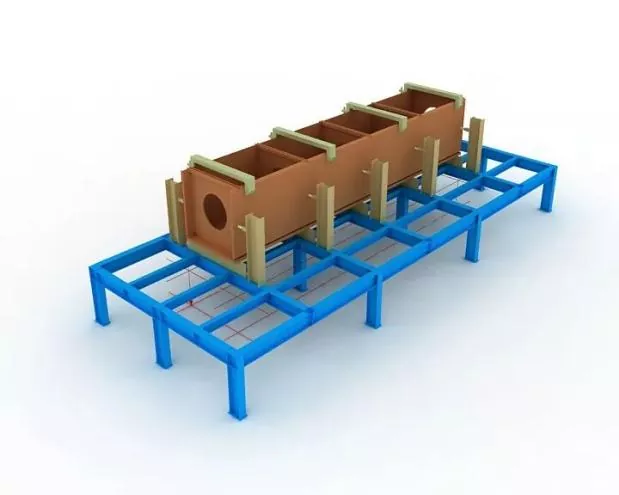

Adım 5 Aparatların ve Yerleşim Çizgilerinin Ayarlanması	Montajdan önce öncelikle yerleşim çizgileri ve mastarlar ayarlanmalıdır.
	Jig kurulumu sırasında üst açıklığın yatay seviyesi sağlanmalı ve yeterli sağlamlık ve dayanıklılık garanti edilmelidir.
	Tüm mastarlar ve yerleşim hatları ancak görevlendirilen personel tarafından incelenip onaylandıktan sonra kullanıma açılabilir.

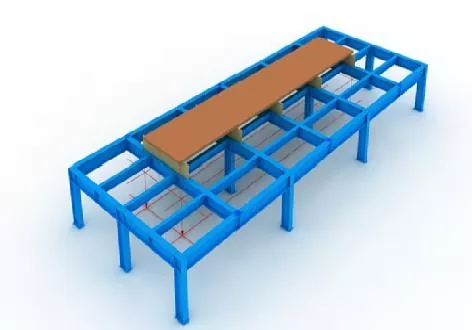

Adım 6 Alt Panel Konumlandırması	Çekül ve yerleşim çizgileri ile tam olarak konumlandırılmıştır.

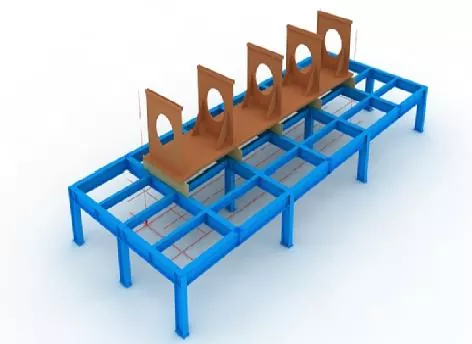

Adım 7 Diyafram Montajı	Diyaframların montajından önce, alt panelde konumlandırma çizgilerini işaretleyin ve çizgilerin her iki tarafındaki yüzen pası bir taşlama çarkı ile temizleyin.
Adım 7 Diyafram Montajı	Diyaframlar dikildikten sonra punto kaynağı ile sabitlenir.
8. Adım Web Montajı	Ağ monte edilip kalifiye edildikten sonra, bir kriko ile diyaframa doğru sıkıca bastırın, ardından punto kaynağıyla sabitleyin.
Adım 9 Üst Panel Montajı	Üst panelin hassas konumlandırmasını çekül ile tamamlayın, ardından punto kaynağıyla sabitleyin.

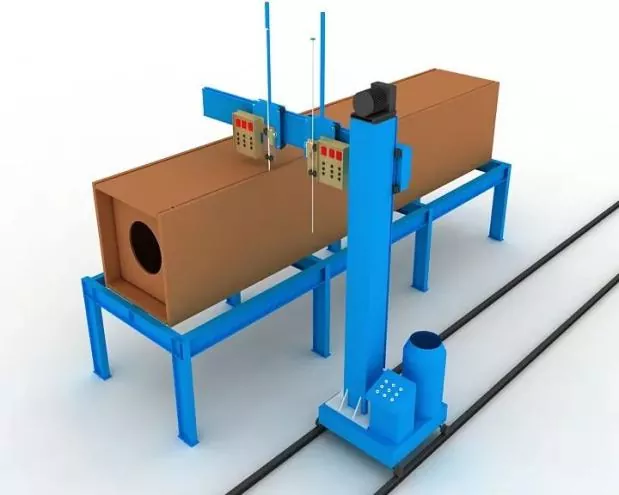

Adım 10 Diyafram Elektroslag Kaynağı	Diyaframlar için tek taraflı elektroslag kaynağı benimsenmiştir.
	Kaynak sırasında elektroslag kaynak deliklerinin üst ve alt açıklıklarına ark başlatma ve söndürme için bakır manşonlar takılacaktır.
	Kaynak akımı ve voltajı kaynak işlemi boyunca sıkı bir şekilde kontrol edilecek ve elektroslag kaynak bölgesinin gövde üzerinde renk değişiminin gözlemlenmesine dikkat edilecektir.

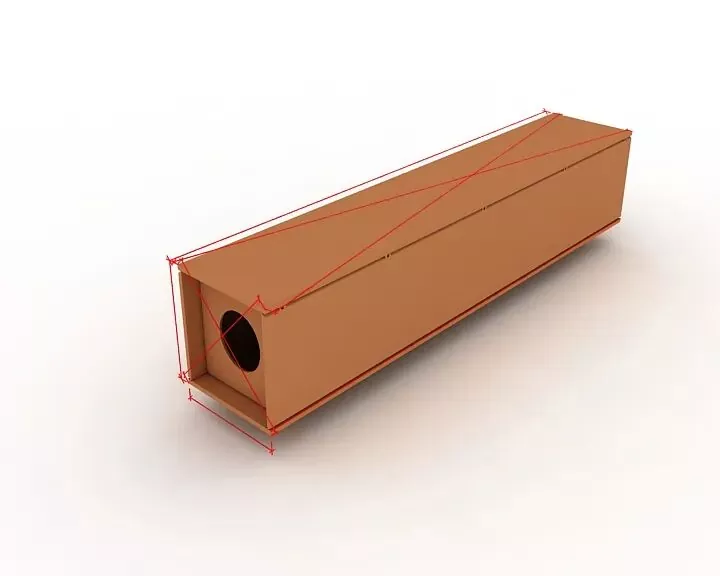

11. Adım Genel Denetim	Denetim sırasında bileşen uzunluğunun, çapraz boyutların ve uç bölüm boyutlarının tasarım ve spesifikasyon gereksinimlerini karşılayıp karşılamadığını kontrol etmeye ve tolerans dışı tüm parçaları düzeltmeye odaklanın.

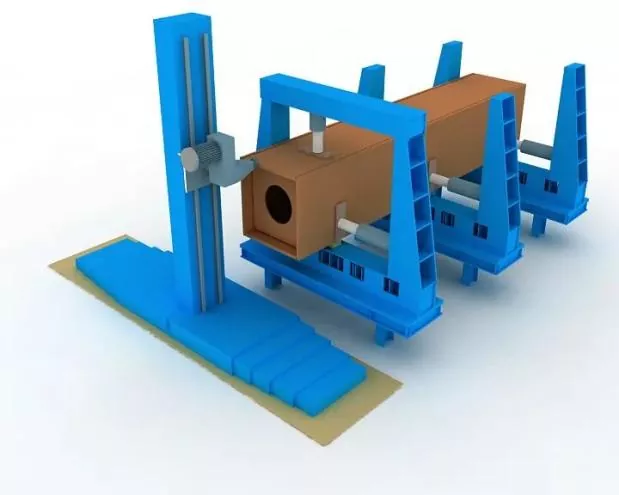

Adım 12 Kanal Frezeleme	Montaj ve kaynak işleminden sonra uç yüzü frezeleyin.
Adım 12 Kanal Frezeleme	Elemanların düzlüğünü ve uç yüz ile freze takımı arasındaki paralelliği garanti edin.

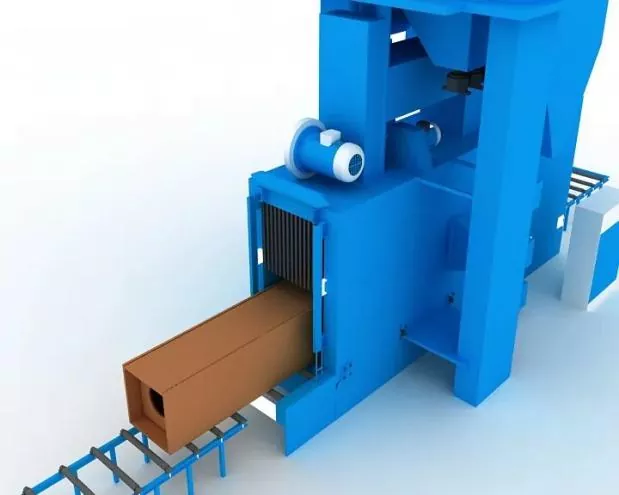

Adım 13 Kumlama ve Pas Temizleme	Kaynaktan sonra gerektiği gibi kumlama ile pas giderme işlemini tamamlayın, ardından kaplama konstrüksiyonuna aktarın.

Ⅲ. Montaj, Konumlandırma ve Kaynaklama Teknik Özellikleri

Montaj doğruluğu	Montaj sırasında: ● Kaynak deformasyonunu kontrol etmek için uygun kısıtlamalar benimsenecektir. ● Bileşen boyutlarını kontrol etmek ve doğru şekli sağlamak için kaynak büzülme toleransları ve makul ters deformasyon saklı tutulmalıdır.
Montaj doğruluğu	Kaynaklı bağlantıların imalatı ve montajına ilişkin izin verilen sapmaların yanı sıra yapısal bileşenlerin boyut toleransları, Çelik Yapıların İnşaat Kalitesinin Kabulüne ilişkin Kuralların (GB 50205) gerekliliklerine uygun olacaktır.
Montaj konumlandırma kaynağı	Yarı otomatik katı tel gazaltı kaynağı (GMAW) ile uygulanacaktır.
Kaynakçı	Montaj punta kaynağı yapan kaynakçılar, Bina Çelik Yapılarının Kaynağına İlişkin Teknik Şartnamede (JGJ81) belirtilen ilgili yeterlilik sertifikalarına sahip olacaktır.
Punta kaynaklarının konumu	Punta kaynaklarının konumu: Punta kaynakları, resmi kaynakların başlangıç ve bitişinden kaçınacak ve köşelere, kenarlara, uçlara ve yapısal dayanıklılık ve işçilik kusurlarına eğilimli diğer kritik alanlara yerleştirilmeyecektir.
	T-bağlantıları için punto kaynağı: Her iki tarafta simetrik olarak yapılacaktır; Bu arada, oluk içinde punto kaynağından mümkün olduğunca kaçınılmalıdır. Tam nüfuziyetli oluk kaynağı için: Arka oluk açma için oluk üzerinde punto kaynağı yapılacaktır, örneğin Arka oluk açma.
	Kaynak destek plakalarının yanı sıra giriş ve çıkış plakalarının montaj ve kaynak konumları ilgili standartlara uygun olacaktır.
Kaynak malzemeleri	Montaj ve punto kaynağı için kullanılan kaynak malzemeleri, resmi kaynak için kullanılanlarla tutarlı olacak, yani resmi kaynaklarda kullanılan kaynak malzemelerinin aynısı kullanılacaktır.
Kaynak malzemeleri	Yüksek dayanımlı çelik ile düşük dayanımlı çelik arasındaki montaj kaynağında kaynak malzemeleri düşük dayanımlı çelik kalitesine uygun olarak seçilecektir.
